硫酸作為一種基礎化工原料，廣泛應用于化肥生產、化學品合成、電池制造、鋼鐵酸洗等工業領域。其濃度的精確控制直接關系到生產工藝的穩定性、產品質量的一致性、生產過程的安全性以及能源消耗的經濟性。傳統的人工取樣和實驗室滴定分析方法存在時間滯后、操作危險和無法實時反饋等缺點，難以滿足現代工業生產的需求。因此，采用在線濃度計進行實時監測和自動控制已成為必然趨勢。
本文將全面分析市面上主流的硫酸在線濃度測量技術，并對比其技術特點和應用性能，為相關行業的技術選型提供參考依據。
硫酸濃度的在線測量主要基于四種原理，每種原理各有其獨特的技術特點和應用場景。以下是這些原理的對比分析：
測量原理 | 工作原理 | 優點 | 缺點 | 典型應用場景 |
折光法 | 基于折射率原理，利用LED光束通過棱鏡和介質界面發生反射或折射，由CCD傳感器接收信號并計算濃度 | 高精度（±0.1%）、穩定性好、不受顏色、氣泡影響、無耗材 | 對鏡面清潔度要求高、強腐蝕環境需特殊材質 楚一測控有三種原理的自動清洗組件，避免檢測面臟污影響測量結果 | 硫酸生產、稀釋過程監控、電子級硫酸監測 |
電導法 | 基于電導率測量，通過測量溶液的電導率值來間接計算硫酸濃度 | 響應快、成本低、結構簡單 | 受溫度影響大、存在測量盲區（30-40%）、易受雜質離子干擾 | 稀硫酸或濃硫酸區段的測量（避開盲區） |
密度法 | 基于振動頻率原理，內置電機產生高頻振動，在不同比重濃度的液體中振動頻率不同，通過壓電晶體檢測頻率 | 直接測量密度、適合高溫高壓環境 | 受氣泡和固體顆粒影響、需要清潔樣品 | 發煙硫酸測量、硫酸回收過程 |
氣液分離法 | 通過氣液分離單元將溶液分離成濃硫酸和高溫空氣，去除干擾氣體后進行濃度測量 | 抗氣體干擾能力強、高溫環境下準確性高 | 系統相對復雜、維護要求較高 | 高溫濃硫酸測量、余熱回收系統 |
3.1 折光法產品
折光法是目前測量硫酸濃度應用中精度較高、穩定性較好的技術之一。

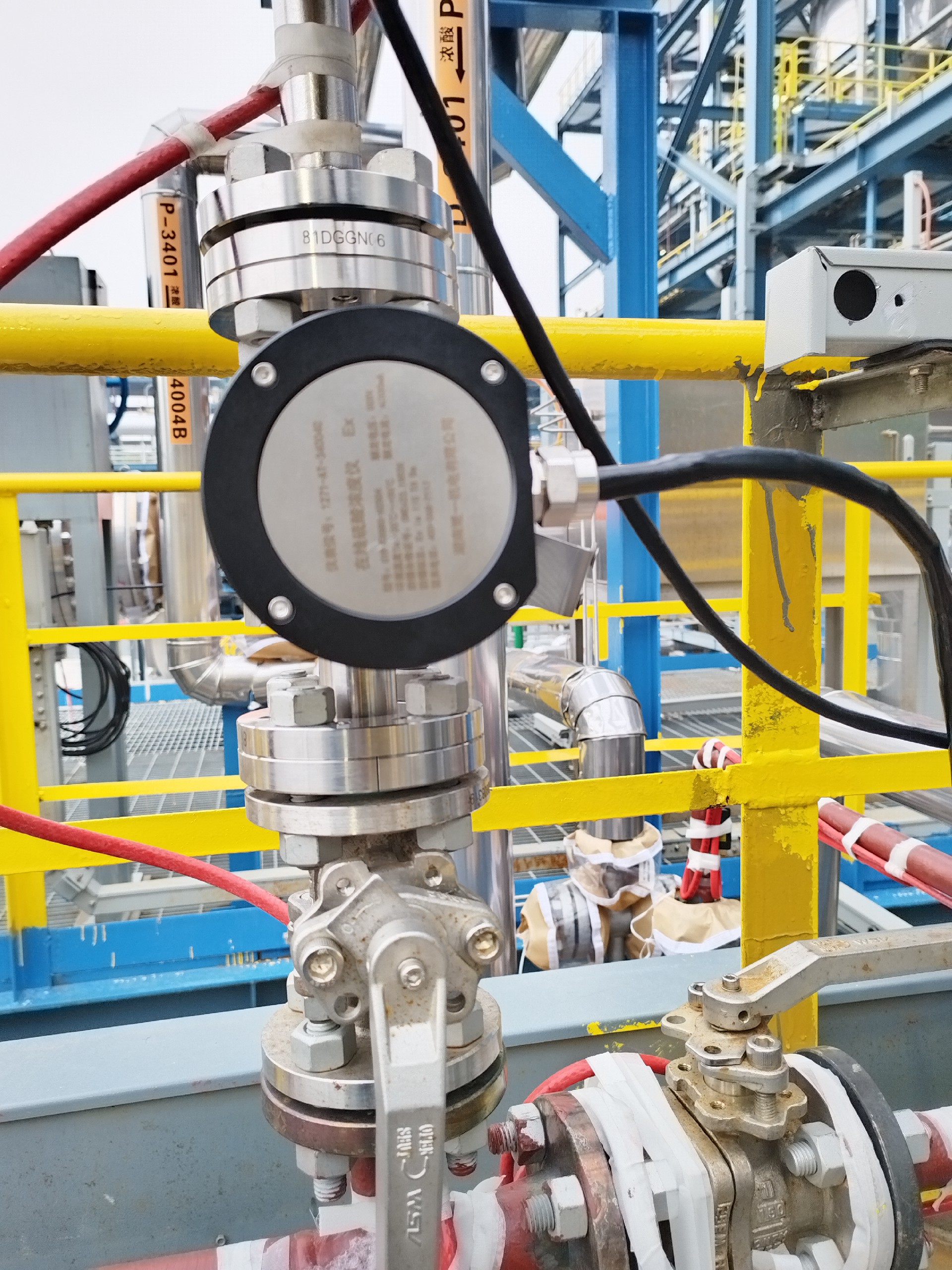

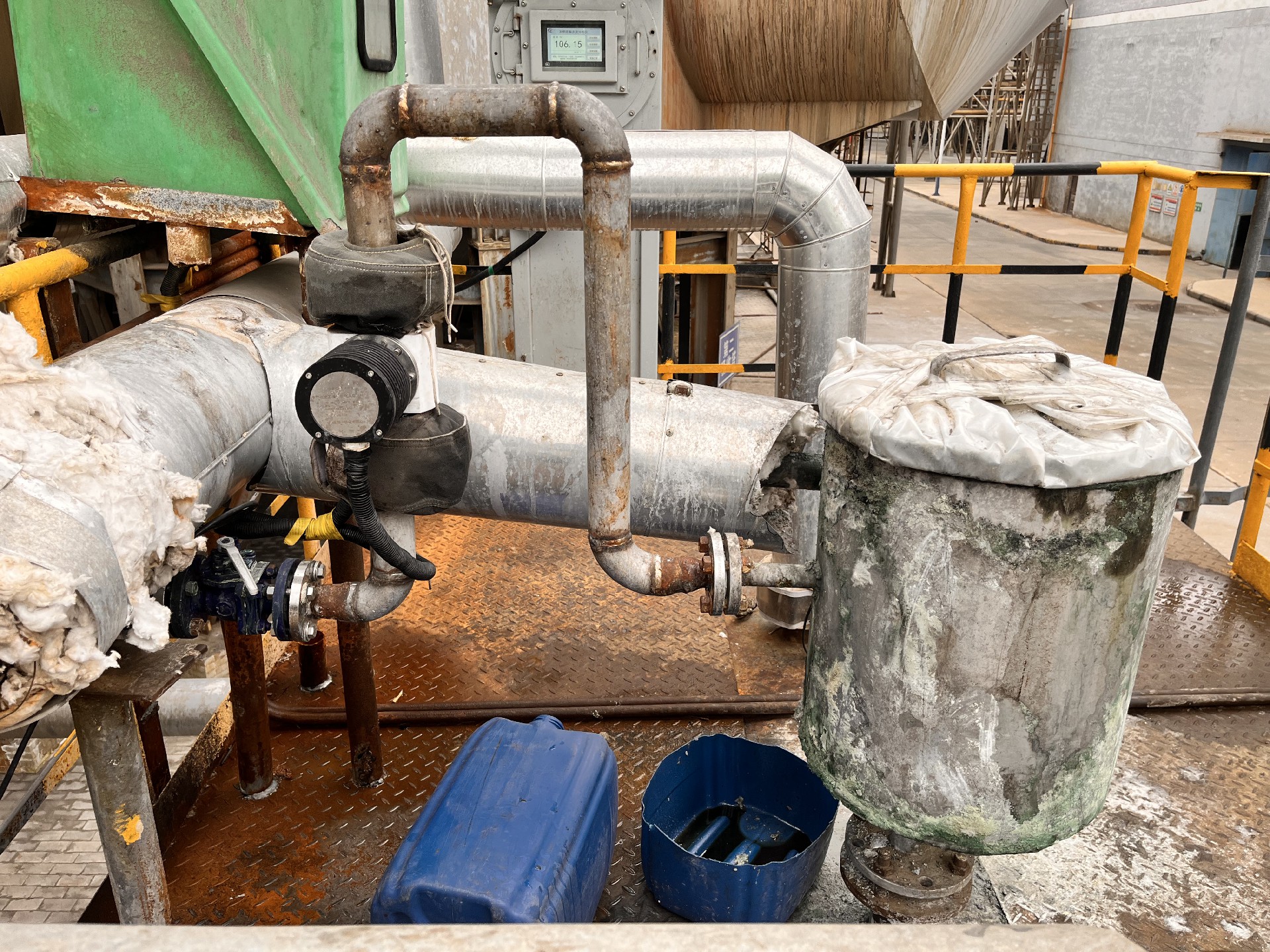

3.1.1 國產折光儀代表：楚一測控（CHUYI）
楚一測控提供了多款適用于硫酸濃度在線測量的折光儀產品，其核心參數如下：
測量范圍：
CYR-G-H2SO4系列 | 0.0-85.0% 或 90.0-98.0% |
CYR-EX880-H2SO4系列 | 100-110%（適用于發煙硫酸） |
測量精度 | 通常為±0.1% |
分辨率 | 0.01% |
測量溫度范圍 | 0-100°C (CYR-G-H2SO4) 或 -20至130°C (CYR-EX880系列) |
溫度補償 | PT1000自動溫度補償（范圍約-20至100°C） |
接觸部分材料 | 觸液面材質：可選哈氏合金、20合金、SUS316L、鉭、PFA/PTFE等耐腐蝕材料 棱鏡：光學級藍寶石（硬度高，耐刮擦） |
信號輸出 | DC4-20mA & RS485；2路開關量信號輸出 |
防護等級 | IP65 |

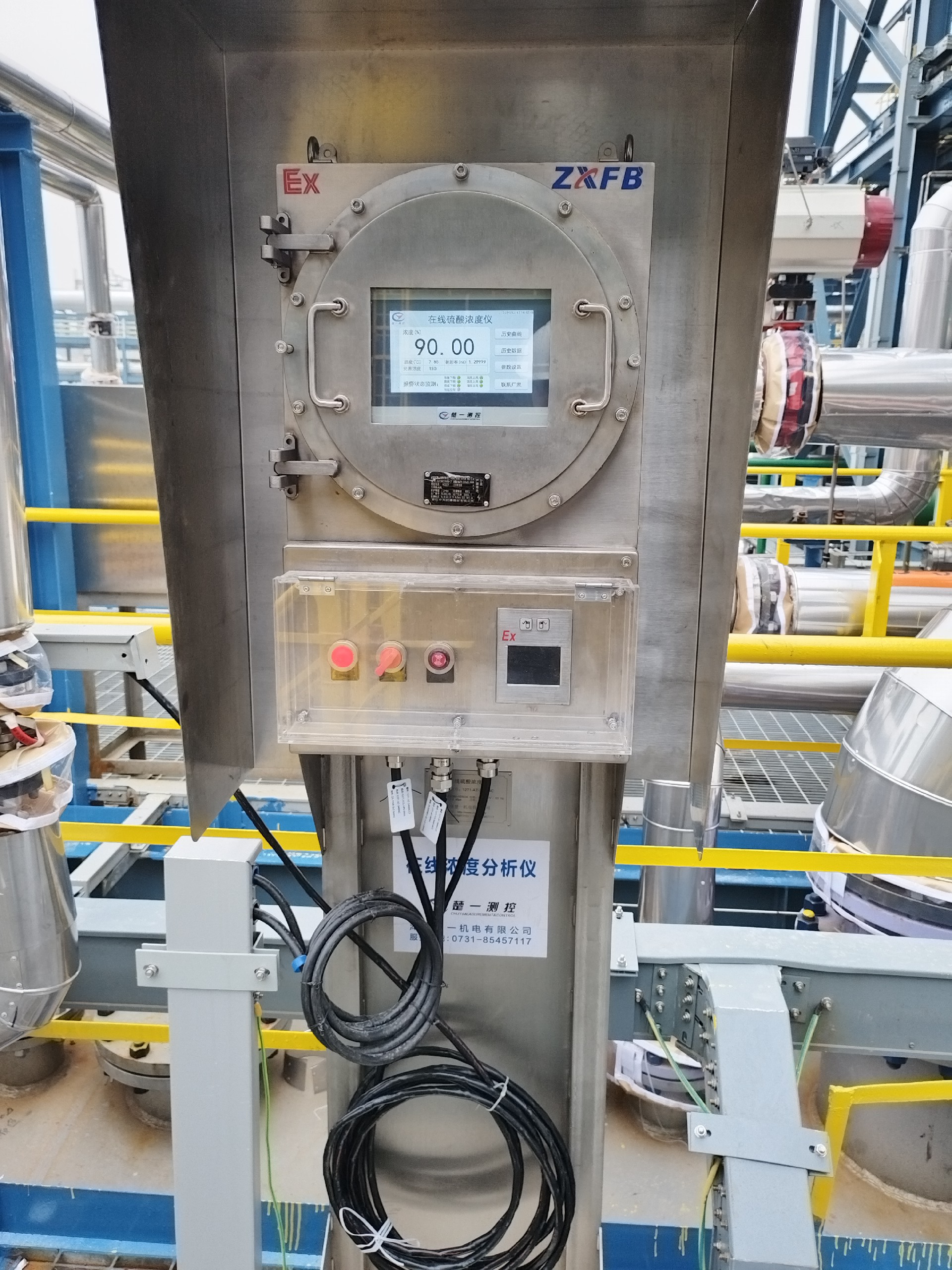

防爆等級 | 傳感器本安型Ex ia IIB T6 Ga；防爆主機（ExdllBT4或ExdllCT4）(CYR-EX880系列) |
維護保養 | 光學系統密閉，防外界光干擾；標配清洗接口；可選自動清洗組件；無耗材 |
使用壽命 | 正常工況下，使用壽命通常可達8-10年 |
3.1.2 進口折光儀代表
代表產品A 和 代表產品B 是進口折光儀品牌的代表。
產品型號 | C型（在線式）、D型（吸入式便攜） |
測量范圍 | C型: 折射率1.32000～1.49100，Brix 0.0～80.0% D型: 硫酸0.0至35.0%（便攜式，避免直接接觸樣品） |
測量精度 | Brix ±0.1% (C型)；硫酸±0.3% (D型) |
溫度范圍 | -15至160°C (C型) |
自動溫度補償 | 5至100°C |
防護等級 | IP64 (D型) |
防爆等級 | Ex ia IIB T3 Ga TA (C型) |
特點 | D型為吸入式設計，可單手操作，避免雙手接觸硫酸，約3秒出結果，可用自來水清洗及歸零。 |
產品型號 | 緊湊型在線折光儀 |
測量原理 | 基于折射率（RI）的光學測量，不受氣泡、顆?；蝾伾绊?/p> |
數據庫 | 提供超過500種 不同的濃度模型（預裝） |
接液材質 | 可選Alloy 20 和 哈氏合金C-276 等用于腐蝕性化學品（如硫酸） |
特點 | 適用于腐蝕性化學品；安裝方便；流通池易于安裝，并可提供清洗選項；可通過Indigo520數據處理單元獲得擴展功能。 |
3.2 電導法產品
電導法在硫酸濃度測量中應用需注意其非線性特性和測量盲區。
代表產品與參數：
產品型號 | 感應式酸堿濃度計 |
測量原理 | 感應式電導率技術（無電極式），消除了堵塞和極化誤差 |
測量范圍（舉例） | 硫酸(H?SO?)：0-30% 或 93-99%（避開30-40%的盲區） 鹽酸(HCL)：0-18% 或 22-36% 氫氧化鈉(NaOH)：0-28% 或 36-96% |
精度 | ±（測量值+ 25μS 的0.5%） |
溫度補償 | 溫度系數補償范圍(0～10.0)%/℃(可調) |
輸出信號 | 4～20 mA（隔離）；RS485通訊接口 |
防護等級 | IP65 |
特點 | 由耐化學腐蝕材質制造，適用于惡劣化工環境；不會被極化干擾，可避免污物、污垢甚至結垢層覆蓋的影響；安裝簡單。 |
維護保養 | 大孔徑傳感器，長期穩定；需要關注電極表面的清潔度（盡管抗污染能力較強），定期校驗 |
3.3 密度法產品
密度法通過測量硫酸的密度或比重來換算濃度。
代表產品與參數：
產品型號 | 智能液體比重濃度在線監控儀（防腐型） |
測量原理 | 通過內置電機產生高頻振動，在不同比重濃度的液體中振動頻率不同，通過壓電晶體檢測頻率并換算濃度 |
測量范圍 | 比重濃度：0-2.0g/cm3 波美度：0-100°Bé 百分比濃度：0.0~100.0% |
測量精度 | 比重濃度：0.0001g/cm3 波美度：0.01°Bé 百分比濃度：0.01% |
重復性誤差 | 比重濃度：±0.0002g/cm3 |
溫度范圍 | -20~120.0℃（更高溫度可定制） |
探頭材質 | 四氟雙重防腐 |
介質粘度 | 低于500CPS（更高粘度可定制） |
防爆等級 | Ex d IIC T6Gb（傳感器） |
輸出信號 | RS232或485 ModbusRTU數字量、開關量、4-20mA模擬量可選 |
特點 | 可提供定制化的自動化控制功能；內置PT100溫度傳感器進行溫度補償 |
維護保養 | 需要注意介質粘度和清潔度，防止振動元件被粘附或堵塞；避免氣泡影響 |
3.4 氣液分離法
氣液分離法是一種針對高溫濃硫酸測量的專利技術，旨在解決高溫環境下氣體干擾導致測量不準的難題。
工作原理 | 稀釋后的高溫濃硫酸先進入一個專門的氣液分離單元，被分離成濃硫酸溶液和高溫空氣，去除酸液中混雜的氣體干擾后，再對純凈的濃硫酸溶液進行濃度測量（后續可采用折光法等） |
技術優勢 | 抗氣體干擾能力強：有效克服高溫濃硫酸中氣泡對測量的影響。 高溫環境下準確性高：為后端（如余熱回收系統）的PID控制系統提供穩定信號。 |
系統復雜度 | 相對單一傳感器，系統可能更復雜 |
維護保養 | 需要關注氣液分離單元的運行狀態 |
選擇硫酸在線濃度計需要綜合考慮多個因素，以確保所選產品能夠滿足特定的工藝需求和應用環境。
1. 根據濃度范圍選擇：
稀硫酸（0-30%）：折光法、電導法（注意避開盲區）均可考慮。
中等濃度（30-90%）：此為電導法的盲區，應優先選擇折光法或密度法。
濃硫酸及發煙硫酸（90-110%）：折光法（如楚一CYR-EX880）、密度法或氣液分離法是合適的選擇。電導法也可用于93-99%的區間，但需確保工況穩定。
2. 根據工藝條件選擇：
高溫環境（>100°C）：需選擇耐高溫設計的折光儀（如楚一CYR-EX系列，-20至130°C），或考慮氣液分離法專為高溫優化的系統。
腐蝕性環境：務必關注接液材質，選擇如哈氏合金、鉭、20合金、PFA/PTFE等耐硫酸腐蝕的材料。
防爆要求：在危險區域需選擇具有防爆認證的產品（如楚一CYR-EX880本安防爆型）。
介質含氣泡或固體顆粒：折光法通常抗氣泡和顆粒干擾能力較強，而密度法則可能受較大影響。
3. 根據精度和穩定性要求選擇：
對精度和長期穩定性要求高：折光法（高精度折光儀）通常是首選。
對成本敏感且工況適宜：電導法可能更具經濟性，但必須確保濃度范圍避開盲區且介質純凈。
4. 根據維護能力和經濟性選擇：
維護能力有限：選擇無耗材、維護周期長、帶有自清洗功能的產品（如帶自動清洗選項的折光儀）。
總體經濟性：不僅要考慮初次采購成本，還需綜合考慮安裝成本、維護成本、校準成本以及因測量不準導致的產品質量損失或能耗增加。
硫酸在線濃度計的選擇是一個需要綜合考慮測量范圍、工藝條件、精度要求和經濟性的決策過程。
折光法（尤其是采用耐腐蝕材質和藍寶石棱鏡的在線折光儀）因其高精度、良好的穩定性、廣泛的濃度適用性（通過不同型號覆蓋）和抗干擾能力，成為許多硫酸濃度在線監測應用的首選方案。楚一測控的產品已在大型企業復雜工況中得到驗證。
電導法（特別是感應式）在特定的濃度區間（避開盲區）和預算有限的場景下是一個可行的選擇，但其易受干擾的特性限制了其在復雜工況下的應用。
密度法為測量硫酸密度/比重提供了直接手段，適用于某些特殊工藝，但需注意其對氣泡和粘附物的敏感性。
氣液分離法作為一種針對性強的解決方案，在高溫濃硫酸測量等傳統方法易失準的特殊工況下展現出獨特價值，通過消除氣體干擾顯著提升了測量的可靠性和穩定性。
最終的選擇應基于實際樣品的詳細分析和對未來工藝條件的預判。強烈建議在最終選型前，與供應商的技術工程師進行深入溝通，并提供現場的工藝參數，甚至進行現場測試，以確保所選儀器能夠滿足長期穩定、準確測量的需求。
