在線折光濃度儀是依據光線折射與全反射來測量介質的濃度。然而，實現從這一簡單原理到工業現場長期可靠運行的跨越，其間充滿了挑戰。

儀表的測量穩定性與準確性，不僅取決于光學器件的初始精度，更受到應用工況中多種干擾因素的考驗。

在實際應用中，主要面臨三類挑戰：被測介質中氣泡與固體雜質的干擾、光學棱鏡表面的污染附著，以及為應對這些挑戰所采取的結構設計與清洗方案的有效性。

工業介質中很少有理想化的純凈溶液，其中混入的氣泡、懸浮的固體顆粒、以及液體本身的顏色與濁度，都會對光線造成干擾，導致測量數據失真。

針對這一問題，楚一測控基于多年經驗算法，能夠抵抗這些干擾，保證輸出數據的連續與穩定。

除了上述干擾，光學棱鏡表面的污染是影響長期穩定性的主要問題。工藝介質中的雜質會在棱鏡表面逐漸累積，形成污染層，改變光的折射條件，從而引起測量值的緩慢漂移。因此，儀表的長期準確性，很大程度上取決于其抵抗污染和保持窗口清潔的能力。

在此背景下，檢測棱鏡的結構設計成為決定抗污性能的關鍵。市場上部分設備采用帶有凹槽或曲率的異形檢測面，這類設計在光學模擬中或許理想，但在面對易結垢的工業介質時，卻容易成為污物堆積的“死角”。不僅清潔困難，污染物分布不均還會引入難以補償?shù)臏y(cè)量誤差。

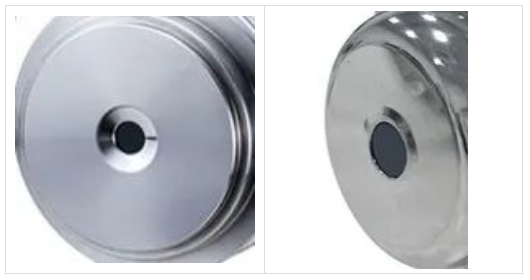

異型檢測面

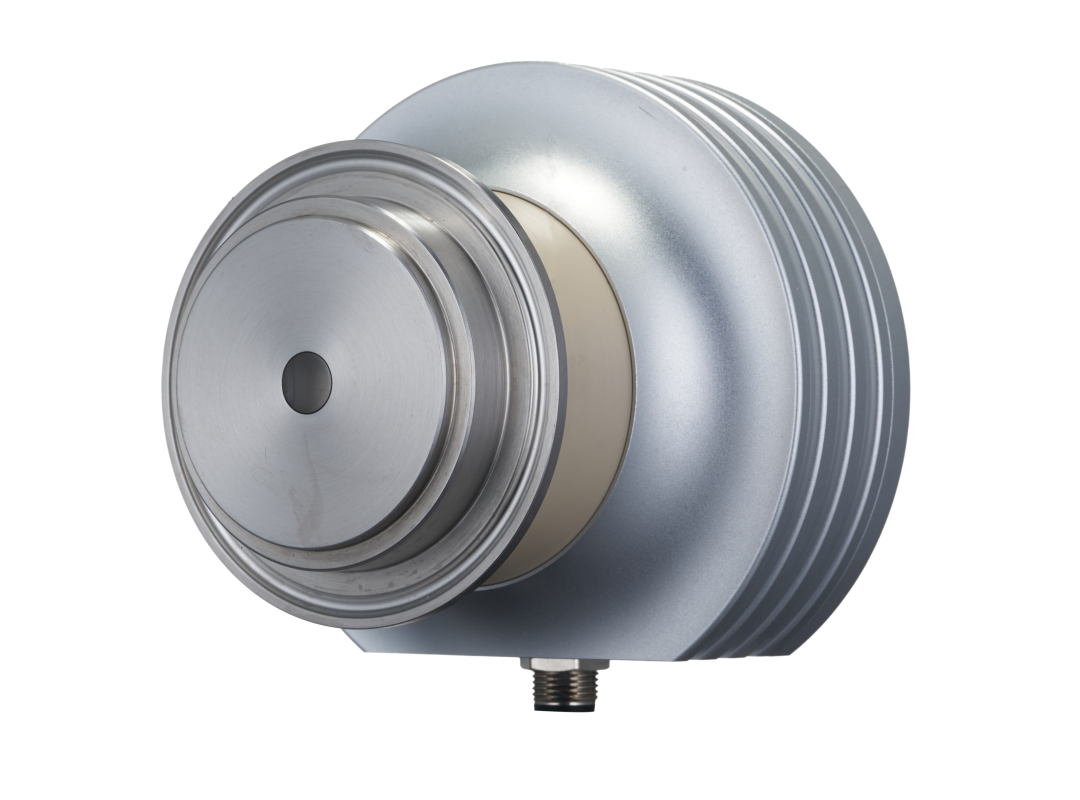

全平面檢測面

楚一測控所采用的全平面光學窗口設計，則從物理結構上規避了這一問題。 平面特性最大限度地減少了污物附著的死角，使得日常清潔或自動清洗能夠做到徹底高效。這種設計優先考慮了工業現場長期運行的可維護性與穩定性，從源頭上降低了污染風險。

當然，僅靠結構設計還不夠，若要應對持續不斷的污染挑戰，及時、有效的清潔能力才是保障長期連續運行的關鍵。為此，楚一測控針對不同的污染特性，提供了機械刷與超聲波兩種自動化清洗方案。機械刷清洗通過物理刮拭，強力清除粘性附著物；超聲波清洗則利用高頻振動產生的空化效應，能夠無死角地清除結晶與頑固污垢。這兩種方案可根據預設程序自動執行，共同確保光學窗口在測量周期內的潔凈，是實現儀表長期免維護或低維護運行的核心技術支撐。

這套從源頭預防到主動清潔的系統化設計，其根本意義在于確保儀表在嚴苛工況下的長期測量穩定性。而這一穩定性，已在多個標桿性的工業項目中得到驗證。

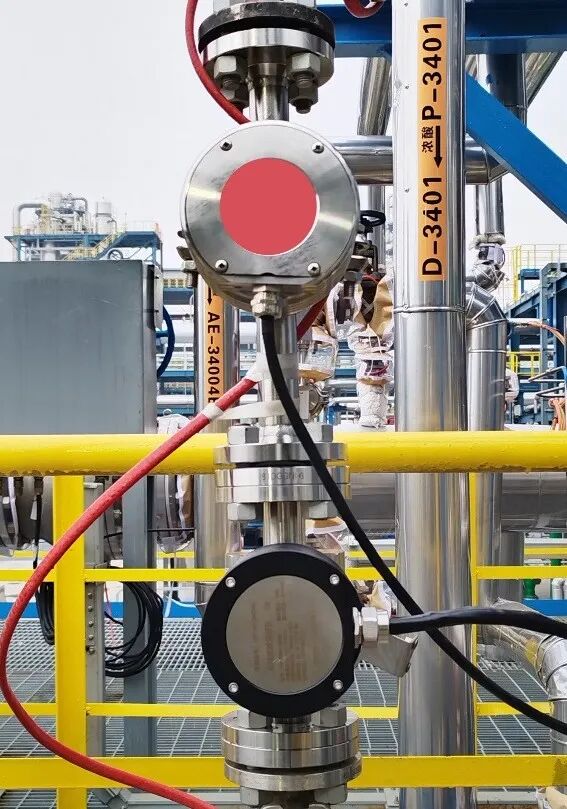

2024年5月，在中石化重大課題《折射法在線濃度儀國產化》的驗收中，楚一測控的在線硫酸濃度分析儀與國際知名品牌同類產品進行了串聯對比測試。測試結果經中石化技術專家團隊認定，我司產品在關鍵性能指標上表現更為出色，圓滿完成國產化替代任務。

驗收結果表明，楚一測控在線折光濃度儀的測量范圍、測量精度與測量穩定性均優于技術協議要求。

藍寶石

產品的應用廣度，不僅體現在大型項目的成功驗收，并延伸至多種嚴苛的工業介質監測。

在濕電子化學品行業，產品已成功應用于氫氟酸（HF）在線濃度監測。

為滿足此類強腐蝕介質監測的高要求，儀表的設計與制造遵循國際半導體設備和材料組織（SEMI）的最高等級（G5）標準，采用超純PFA/PTFE流通池與大面積藍寶石棱鏡等專屬配置，確保長期兼容性與測量穩定性。實際應用表明，儀表運行穩定，數據可靠，有效支撐了精密制造工藝的濃度控制。

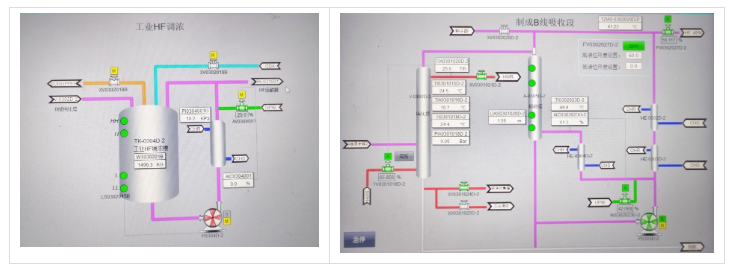

監控點：氫氟酸在線濃度監測，工藝流程圖實拍

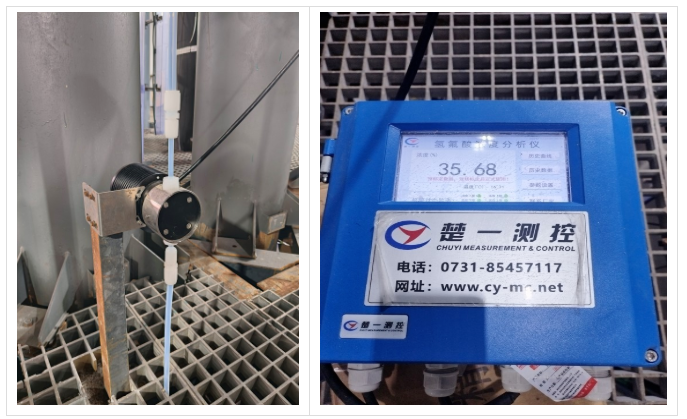

氫氟酸在線濃度監測實際應用案例

除了化學兼容性，儀表的長期可靠性還離不開對多變物理環境的適應能力。

楚一測控持堅研發創新，經過行業應用經驗積累結合自主研發的算法，使測量結果幾乎不受氣泡、顆粒物、顏色、濁度的影響。內置自動溫度補償功能，以修正溫度波動帶來的影響。

儀表可適配從常壓罐體到壓力管道的各種安裝條件。同時，產品支持?jǐn)?shù)據建模，可根據具體工藝需求進行定制化標定，提供更直觀、更貼合生產需求的濃度顯示與分析。

在線折光儀的原理雖不復雜，但儀表的長期可靠與適應性無法從紙面參數推導，必須經過廣泛、長期的現場應用反復驗證與迭代。

楚一測控十余年深耕于在線濃度測控領域，只為給您交付一份穩定、可信、經得起時間考驗的濃度數據。
