白酒釀造是歷史悠久的傳統工藝，其中蒸餾是決定酒體風格與品質的核心階段。在蒸餾過程中，隨著加熱，酒醅中的酒精和風味物質逐步汽化、冷凝、流出。流出液根據酒精濃度的變化，被分為酒頭（前段）、中段（核心餾分）、酒尾（尾段）。其中，中段酒酒精濃度適中、雜質少、風味純正，是成品酒的精華所在。

“看花摘酒”，這項傳承數百年的技藝，是白酒工匠智慧的結晶，其本質是一種基于物理現象的經驗判斷法。

釀酒師傅依靠“看花摘酒”的經驗判斷分段時機——通過觀察酒液濺起泡沫（“酒花”）的形態、大小和持久度來估測酒精濃度。

這種方法高度依賴個人經驗，且存在判斷主觀、效率低、無法實時量化、難以實現生產自動化與標準化等問題。

因此，在白酒現代化、規?；a(chǎn)中，如何實時、準確、自動地監測酒精濃度，并依此精準控制分流，成為提升產品質量穩定性和生產效率的關鍵。

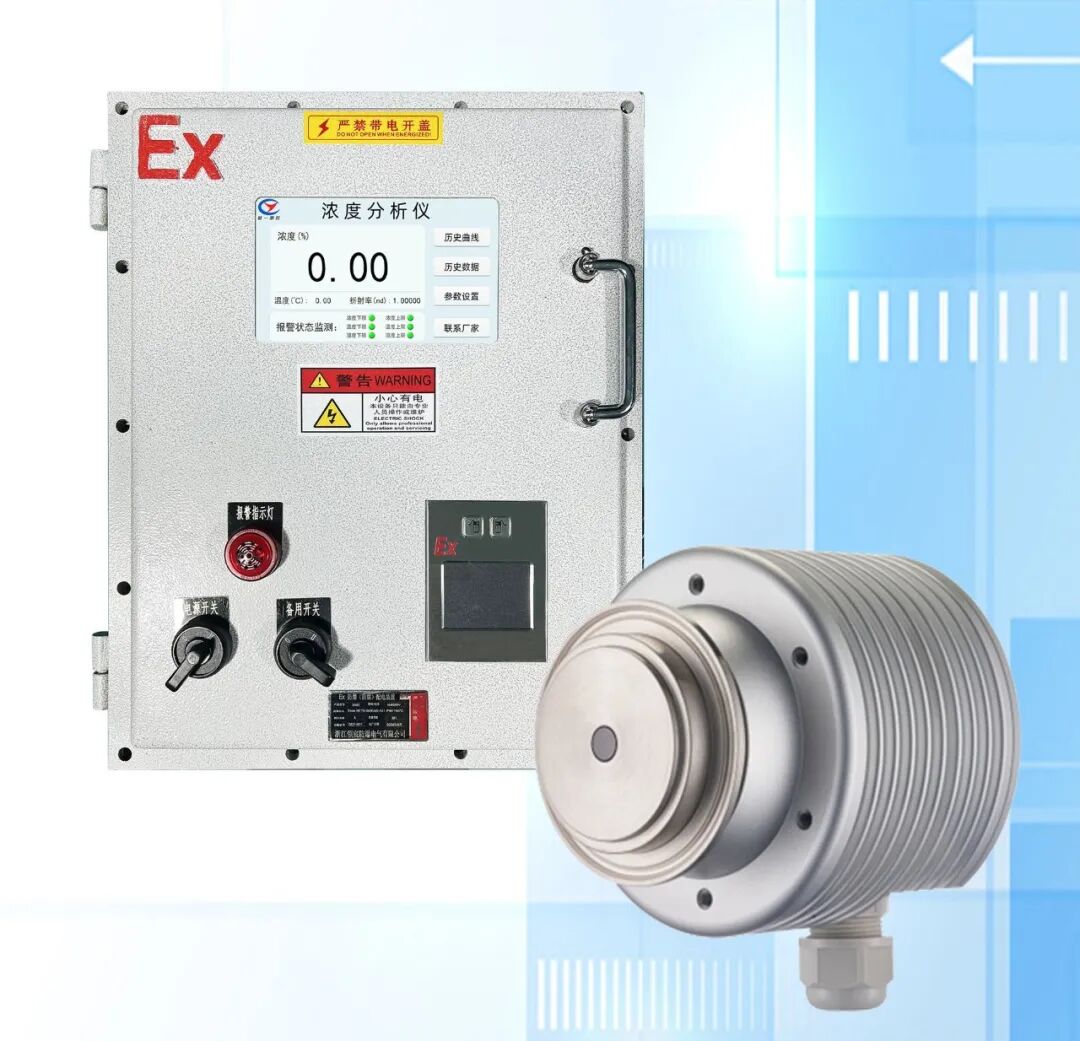

楚一測控酒精防爆專用型濃度分析儀，采用折光原理來實現對酒精濃度的檢測。

儀表工作時，從LED發出的光線經過光纖從藍寶石棱鏡的一側進入藍寶石棱鏡，并到達棱鏡與液體物料的接觸面上，根據接觸面處液體折射率的不同，一部分光被全反射到棱鏡的另一側，全反射光的位置會因?yàn)榕R界角改變而改變（臨界角會因?yàn)橐后w折射率不同而不同），線性陣列CCD用于精確檢測全反射回來的光的位置，而每一個位置對應著折射率。折射率與酒精濃度有著極好的線性關系，把不同濃度、不同溫度的酒精折射率測試出來寫入傳感器內部芯片組，即可完成對酒精濃度的自動檢測。

整個過程無需化學試劑、無機械運動部件，實現無損、快速響應的在線測量。

安裝方式可根據實際應用場景，選擇采用新增旁路或者浸入式的測量方法。新增旁路將在線檢測設備安裝于現場旁路管道。浸入式則是將檢測設備浸泡到被檢測溶劑當中。

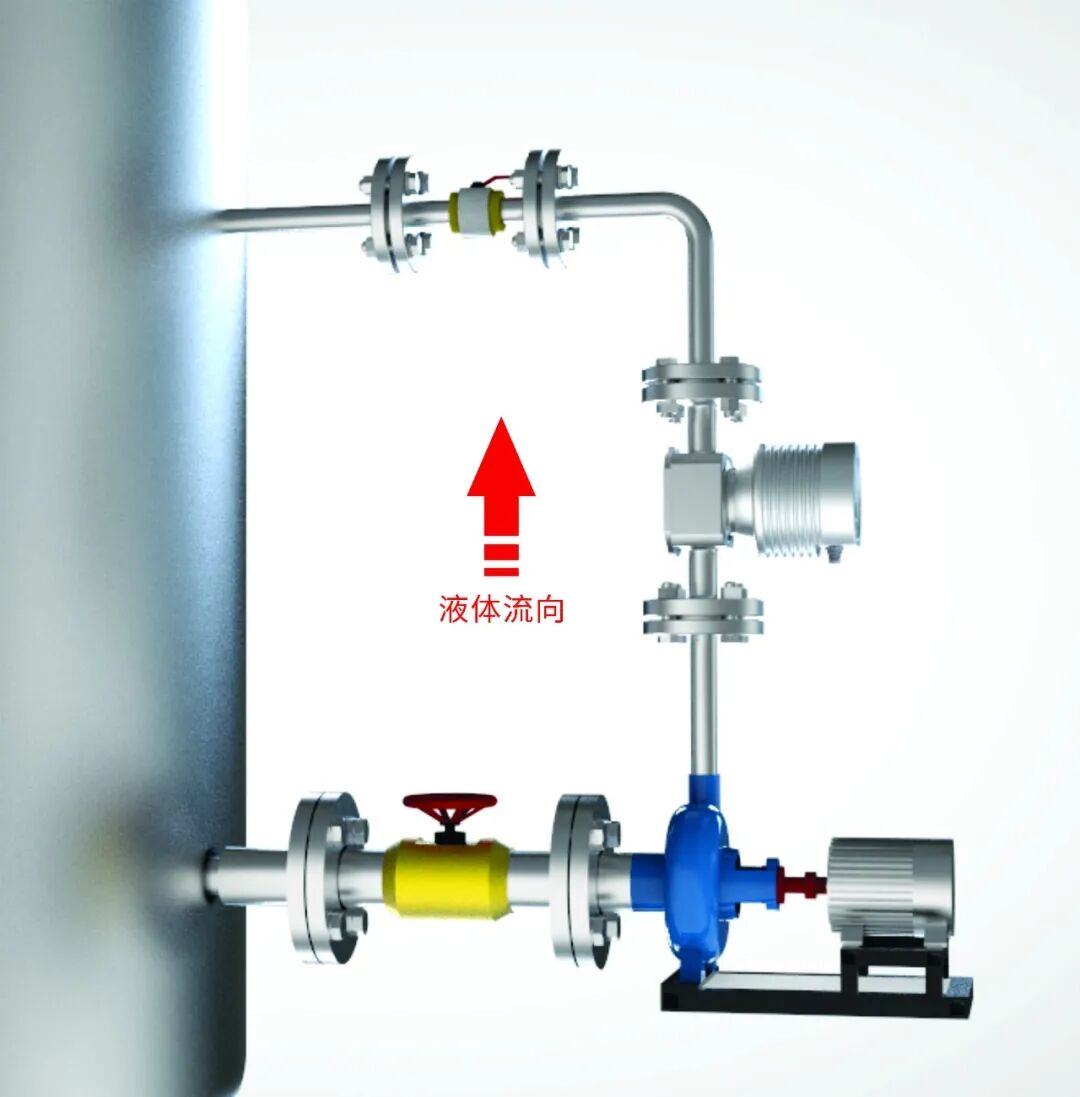

儲液罐管路安裝示意圖

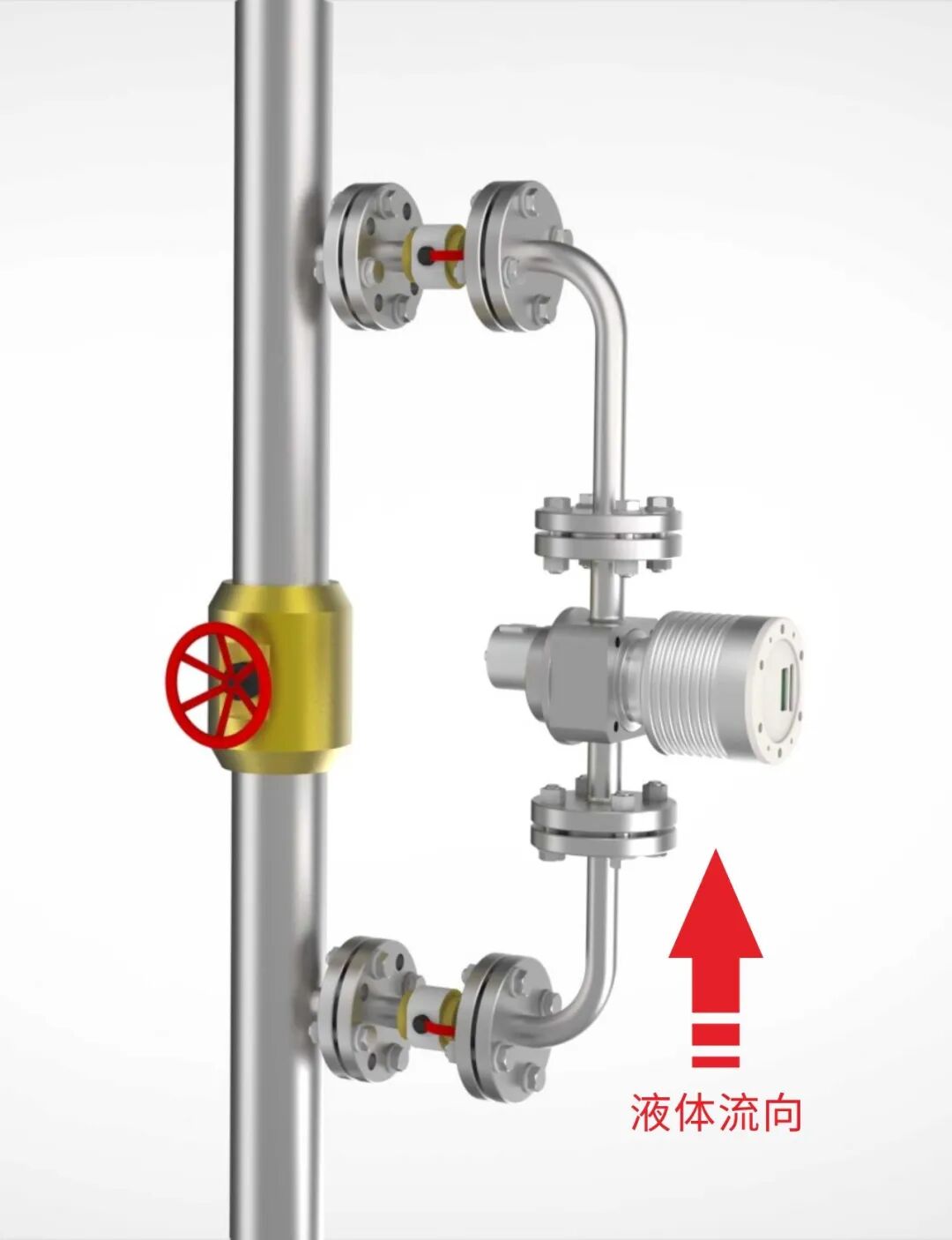

旁通管道安裝示意圖

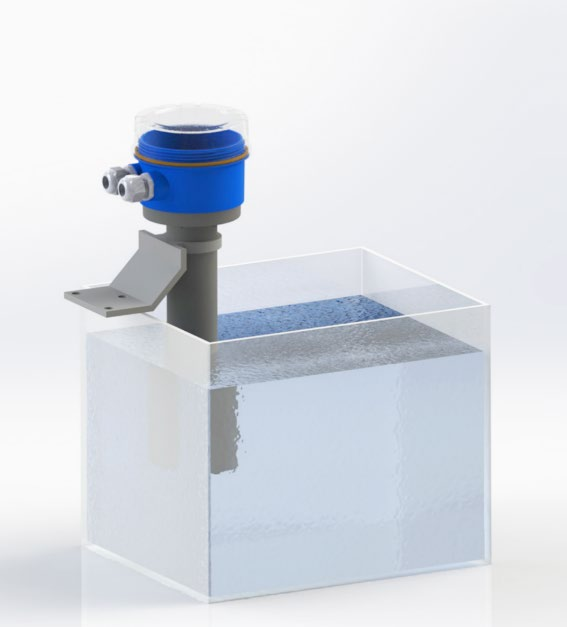

浸入式安裝示意圖

楚一測控基于國內領先白酒企業的實際生產流程與質量控制要求實際生產流程與質量控制要求，設計了一套完整的在線檢測系統。

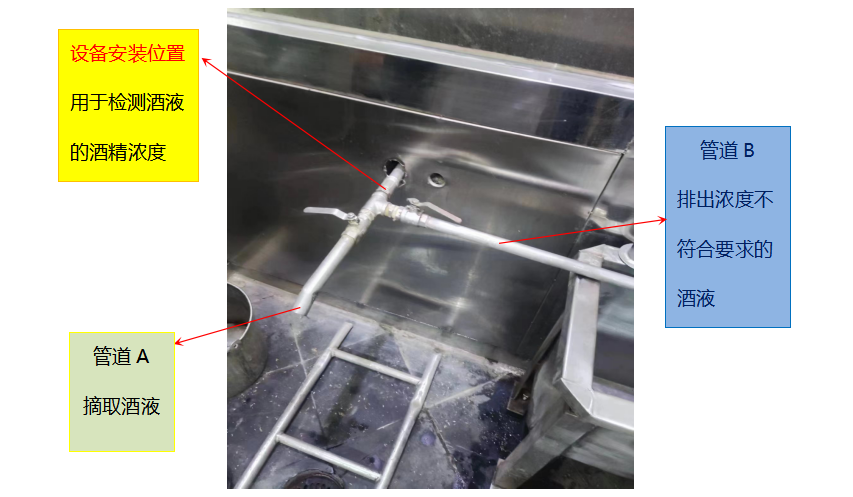

如圖所示，在生產過程中，當濃度符合摘取酒液要求時，管道A的閥門打開，管道B的閥門閉合。酒液通過管道A流出。當濃度不符合摘取酒液要求時，管道A的閥門閉合，管道B的閥門打開，酒液通過管道B流出。

采用旁路安裝方式安裝后，蒸餾出酒通過安裝的酒精防爆專用型濃度分析儀在線自動檢測，實時顯示酒精濃度，酒精防爆專用型濃度分析儀同時將數據傳輸?shù)较嚓P(guān)操作人員可視界面。

儀表還具備開關量控制信號輸出功能?？蓪㈤_(kāi)關量控制信號輸出到管道A及管道B閥門的控制系統（如有）。從而實現酒精濃度自動檢測與分析，根據酒精濃度的不同自動控制管道A及管道B的閥門。

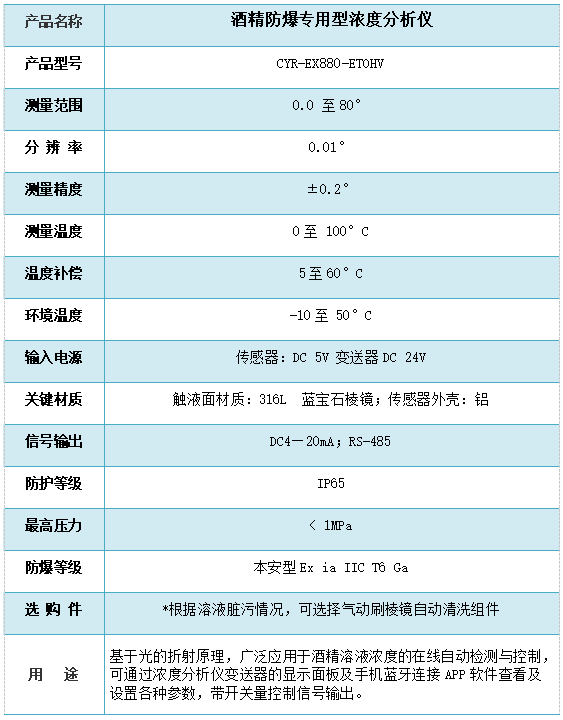

規格參數：
